Diagramy Feynmana są jednym z najbardziej rozpoznawalnych języków fizyki cząstek. Wyglądają jak rysunki torów cząstek, ale taka intuicja jest myląca. Diagram nie jest filmem z pojedynczego zdarzenia. Jest graficznym zapisem jednego składnika amplitudy przejścia w perturbacyjnym rachunku kwantowej teorii pola.
Poniżej są cztery plansze: trzy wprowadzające i jedna dodatkowa z przykładami. Razem tworzą krótki starter: najpierw sens diagramu, potem jeden pełny przykład, następnie przejście od rysunku do wielkości mierzalnych.

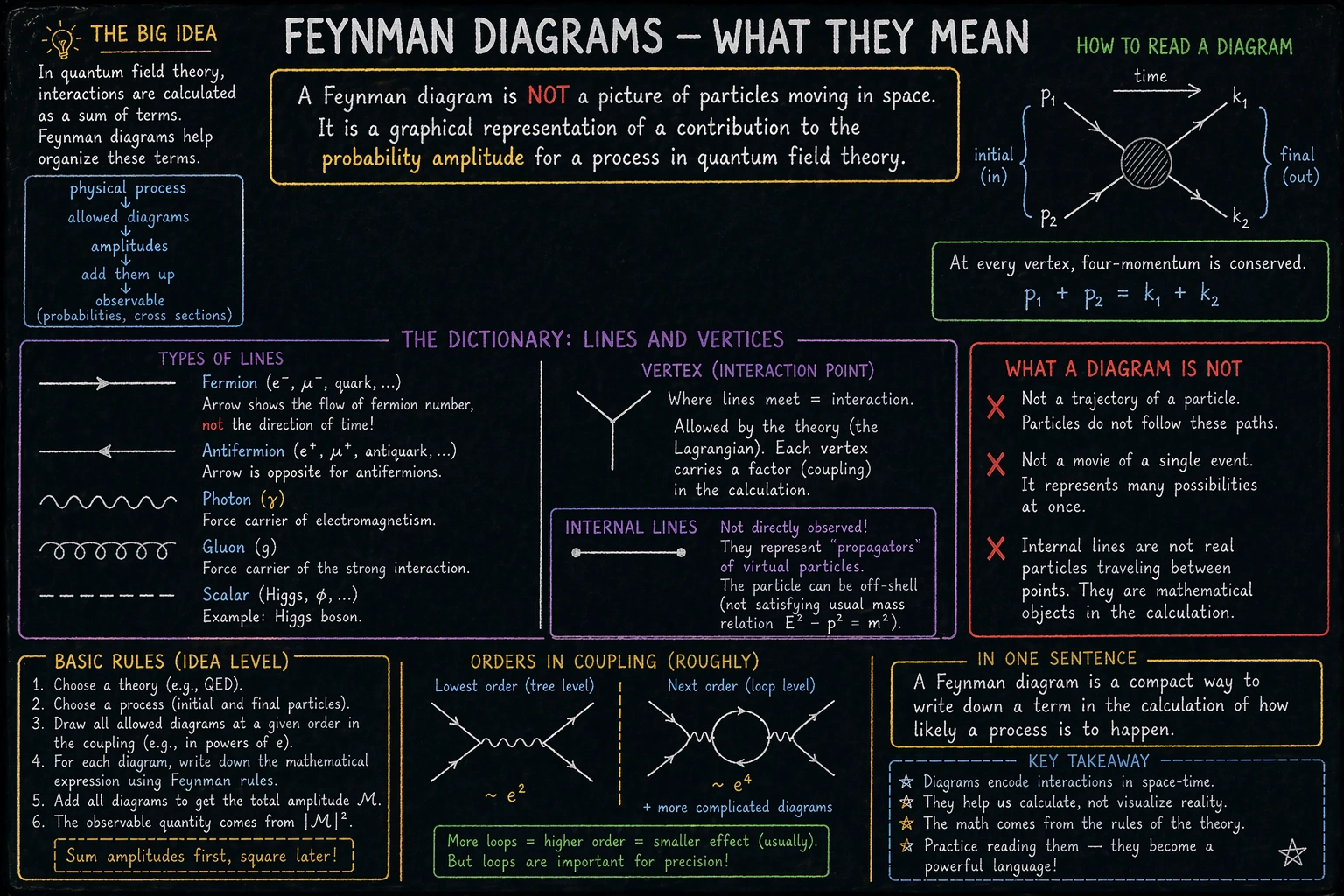

1. Co naprawdę pokazuje diagram Feynmana Link to heading
Najważniejsze zdanie brzmi: diagram Feynmana nie jest zdjęciem torów cząstek. Linie nie pokazują dosłownych ścieżek w przestrzeni, a linie wewnętrzne nie oznaczają obserwowalnych cząstek lecących między dwoma punktami.
Diagram porządkuje składnik rachunku. Teoria pola mówi, jakie pola istnieją i jakie sprzężenia są dozwolone. Reguły Feynmana zamieniają rysunek na wyrażenie matematyczne. Linie zewnętrzne odpowiadają stanom wejściowym i wyjściowym procesu, wierzchołki oznaczają lokalne oddziaływania pól dozwolone przez lagrangian teorii, a linie wewnętrzne są propagatorami.
Warto też uważać na strzałki. Strzałka na linii fermionowej nie musi oznaczać kierunku ruchu cząstki w czasie. Oznacza orientację linii fermionowej, związaną z przepływem liczby fermionowej i z konwencją używaną w rachunku. Dla antycząstek strzałka może być przeciwna do intuicyjnie rozumianego kierunku ruchu.

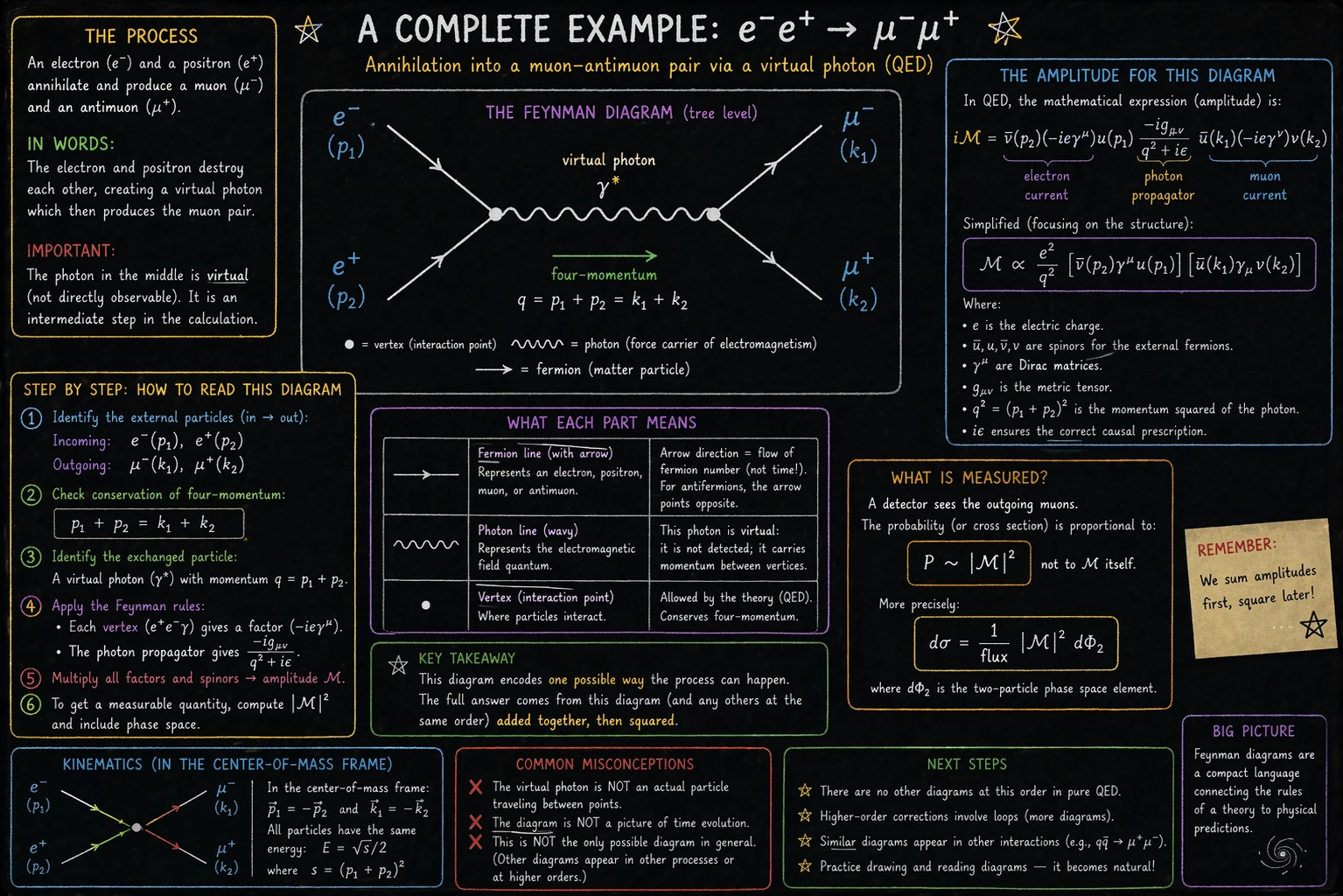

2. Pełny przykład: e⁻ e⁺ → μ⁻ μ⁺ Link to heading
Dobrym pierwszym przykładem jest proces e⁻ e⁺ → μ⁻ μ⁺.
W najprostszym przybliżeniu QED elektron i pozyton są stanami początkowymi, a mion i antymion stanami końcowymi. Najniższy wkład perturbacyjny zawiera dwie linie fermionowe i wewnętrzną linię fotonową. Tę wewnętrzną linię opisuje propagator wirtualnego fotonu o czteropędzie q = p₁ + p₂ = k₁ + k₂.
Ten foton jest wirtualny. Nie jest produktem końcowym widzianym przez detektor i nie należy wyobrażać go sobie jako zwykłego fotonu lecącego przez przestrzeń. Jest elementem amplitudy. Może mieć czteropęd niespełniający relacji masowej swobodnego fotonu, czyli w ogólności nie musi mieć q² = 0.
Trzeba też pamiętać o zakresie przybliżenia. W czystej QED na poziomie drzewa opisujemy ten proces przez wymianę wirtualnego fotonu. W pełnej teorii elektrosłabej Modelu Standardowego możliwy jest także wkład z bozonem Z⁰, szczególnie ważny przy energiach zbliżonych do masy Z. Na tej planszy świadomie pokazany jest najprostszy wkład QED.
Sam diagram daje amplitudę 𝓜, nie bezpośrednio prawdopodobieństwo. Dopiero po obliczeniu |𝓜|², uwzględnieniu kinematyki, spinów, normalizacji, strumienia cząstek początkowych i przestrzeni fazowej otrzymuje się wielkości porównywalne z eksperymentem, na przykład przekrój czynny albo rozkład kątowy.

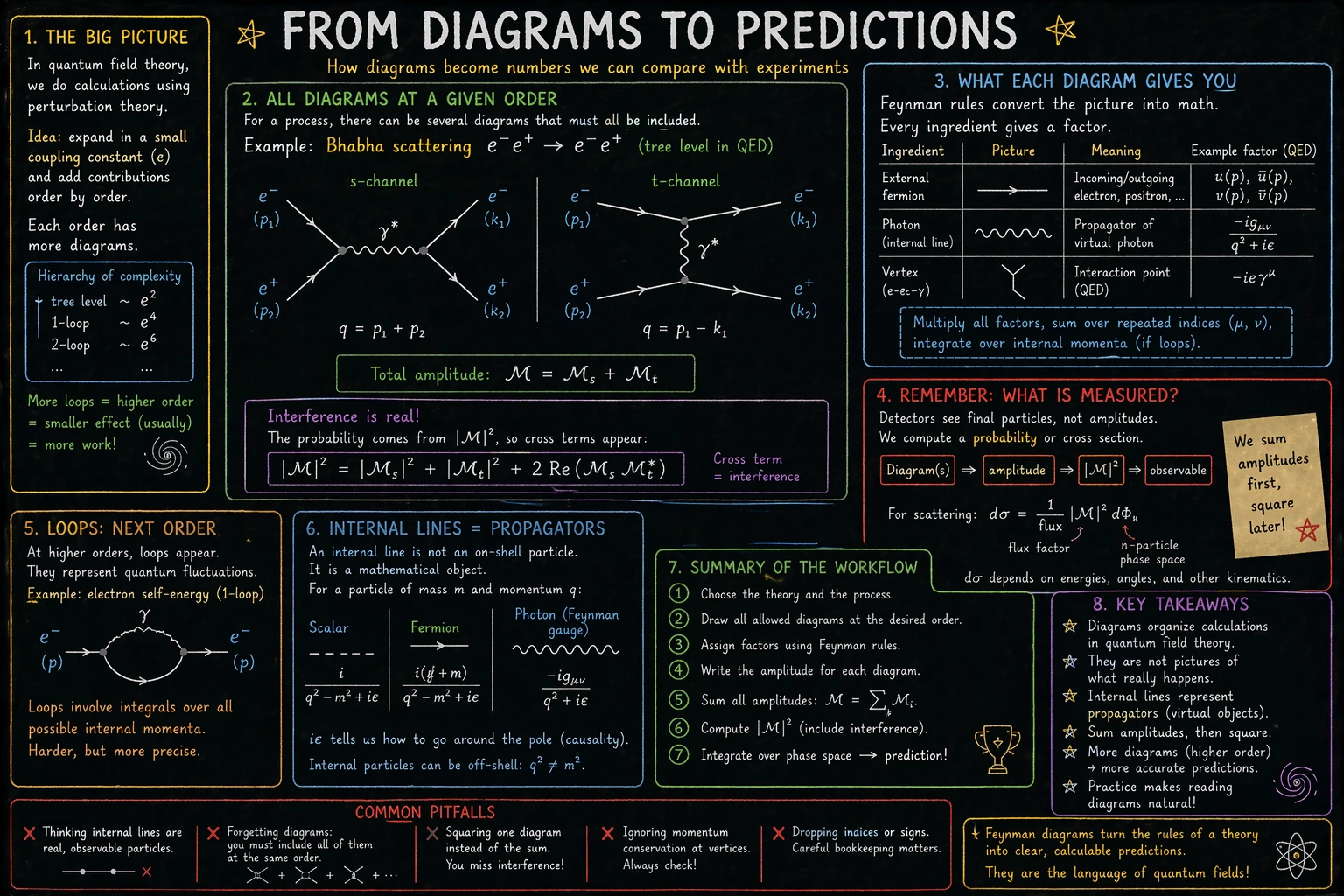

3. Od diagramu do predykcji Link to heading
W praktyce wybiera się teorię, proces oraz rząd rachunku perturbacyjnego. Następnie rysuje się wszystkie diagramy dopuszczalne na tym rzędzie, przypisuje czynniki liniom, wierzchołkom i stanom zewnętrznym, pilnuje zachowania czteropędu oraz wykonuje wymagane sumowania po indeksach, spinach i polaryzacjach.
Kluczowy punkt jest prosty: najpierw sumuje się amplitudy, a dopiero potem liczy moduł kwadratowy. Dwa diagramy nie są więc po prostu dwoma niezależnymi obrazkami dającymi osobne prawdopodobieństwa. Ich amplitudy mogą interferować.
Schemat wygląda następująco: 𝓜 = 𝓜₁ + 𝓜₂ + …, a wielkość mierzalna zależy od |𝓜|². Dlatego w wyrażeniu pojawiają się nie tylko składniki typu |𝓜₁|² i |𝓜₂|², ale także wyrazy mieszane, czyli interferencja.
Pętle oznaczają poprawki wyższego rzędu. Wnoszą całki po pędach wewnętrznych i prowadzą do subtelniejszych tematów, takich jak renormalizacja, poprawki radiacyjne czy bieganie stałych sprzężenia. Nie są dekoracją rysunku, tylko kolejnymi składnikami rachunku.

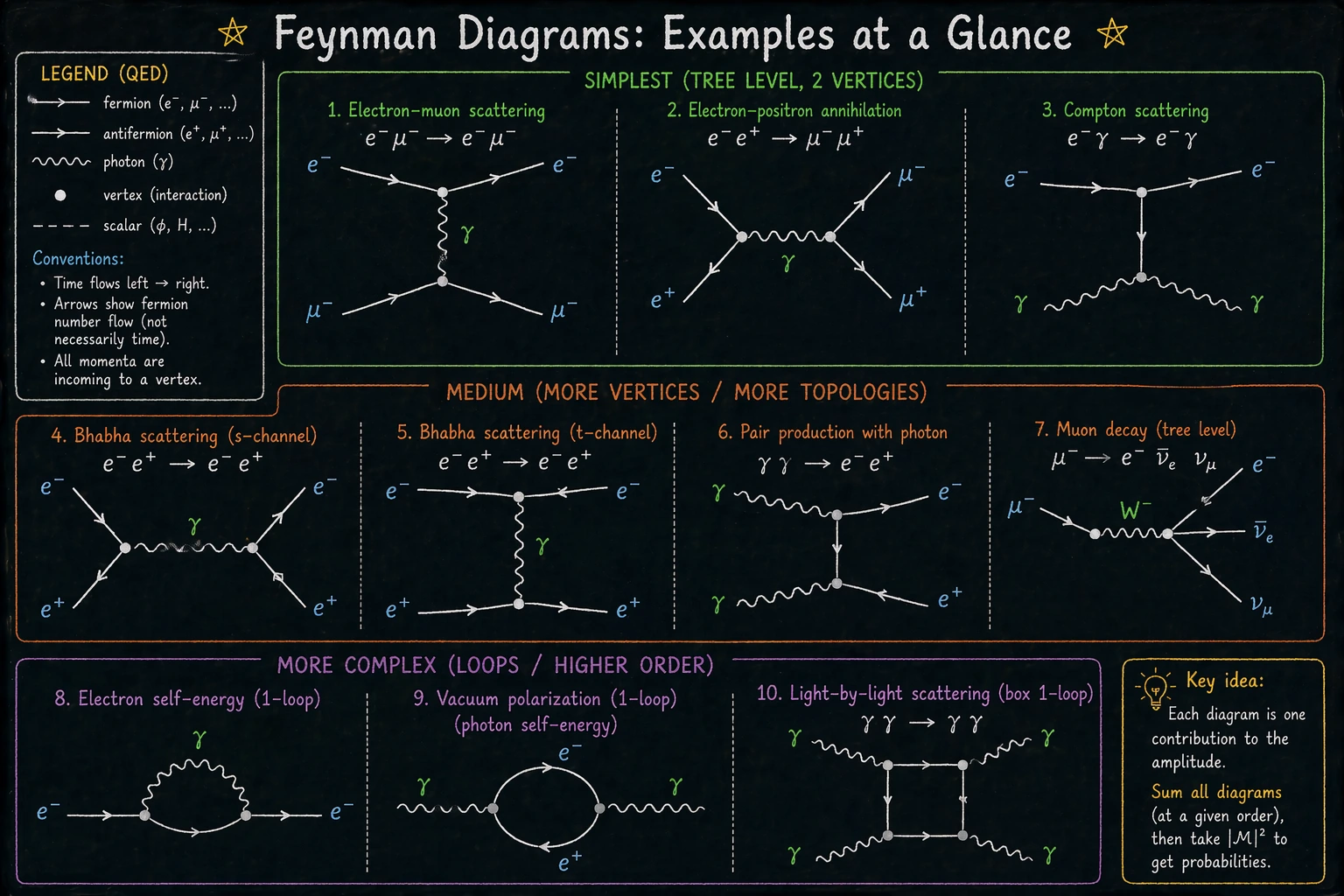

4. Przykłady diagramów na jednym arkuszu Link to heading
Ostatnia plansza jest szybkim atlasem przykładów. Na górze są proste procesy na poziomie drzewa, między innymi rozpraszanie elektron-mion, anihilacja elektron-pozyton i rozpraszanie Comptona. W środku pojawiają się przykłady z większą liczbą topologii albo z innym nośnikiem oddziaływania. Na dole są poprawki pętlowe, takie jak samoenergia elektronu, polaryzacja próżni i rozpraszanie światło-światło przez diagram pudełkowy.
Ten arkusz należy czytać jako orientacyjny przegląd, nie jako kompletny katalog wszystkich diagramów dla każdego procesu. W pełnej QED niektóre procesy, takie jak rozpraszanie Comptona e⁻ γ → e⁻ γ albo produkcja pary γγ → e⁻ e⁺, mają na najniższym rzędzie więcej niż jeden diagram. Różne diagramy odpowiadają różnym kolejnościom przyłączenia fotonów do linii fermionowej i wszystkie trzeba uwzględnić w amplitudzie.
Plansza pokazuje też przykład spoza czystej QED: rozpad mionu przez bozon W⁻. To już oddziaływanie słabe, ale reguła interpretacyjna pozostaje podobna: linie i wierzchołki nie są filmem z mikroświata, tylko zapisem składników rachunku wynikających z danej teorii.
Wspólna zasada pozostaje ta sama: każdy dopuszczalny diagram jest wkładem do amplitudy, a wynik fizyczny wymaga poprawnego zsumowania wszystkich wkładów w wybranym przybliżeniu. Dopiero potem przechodzi się do |𝓜|², przestrzeni fazowej i wielkości mierzalnych.
